淺談6KV高壓開關柜無線測溫技術的應用

高壓開關柜是配電系統中重要的組成部分，其主要作用是控制電荷、分配電能和開斷電流等，對維持系統的穩定性有一定的保障作用。將無線測溫技術應用于高壓開關柜，可以實現對其溫度進行實時的動態監測，有助于相關工作人員根據高壓開關柜的溫度變化采取相應的應對措施，避免意外情況的發生，有效促進了高壓開關柜的正常運行。

本文以安徽某電廠6kV開關加裝在線測溫系統項目為例進行闡述。
一、項目概況
   某發電有限公司按2×600MW + 2×660MW機組規劃，分兩期建設，一期工程建設2×600MW 超臨界燃煤機組（#1、#2機組），已于2009 年建成投產；二期擴建工程建設2臺660MW二次再熱超超臨界機組（#3、#4機組），已于2018年建成投產。

現場需要對二期#3、#4機組6KV開關的動觸頭、隔離刀閘、電纜搭接等部位進行實時溫度監測，通過安裝測溫系統來實時監測設備的溫升情況，以便檢修人員提前進行預防，以此減少安全隱患。

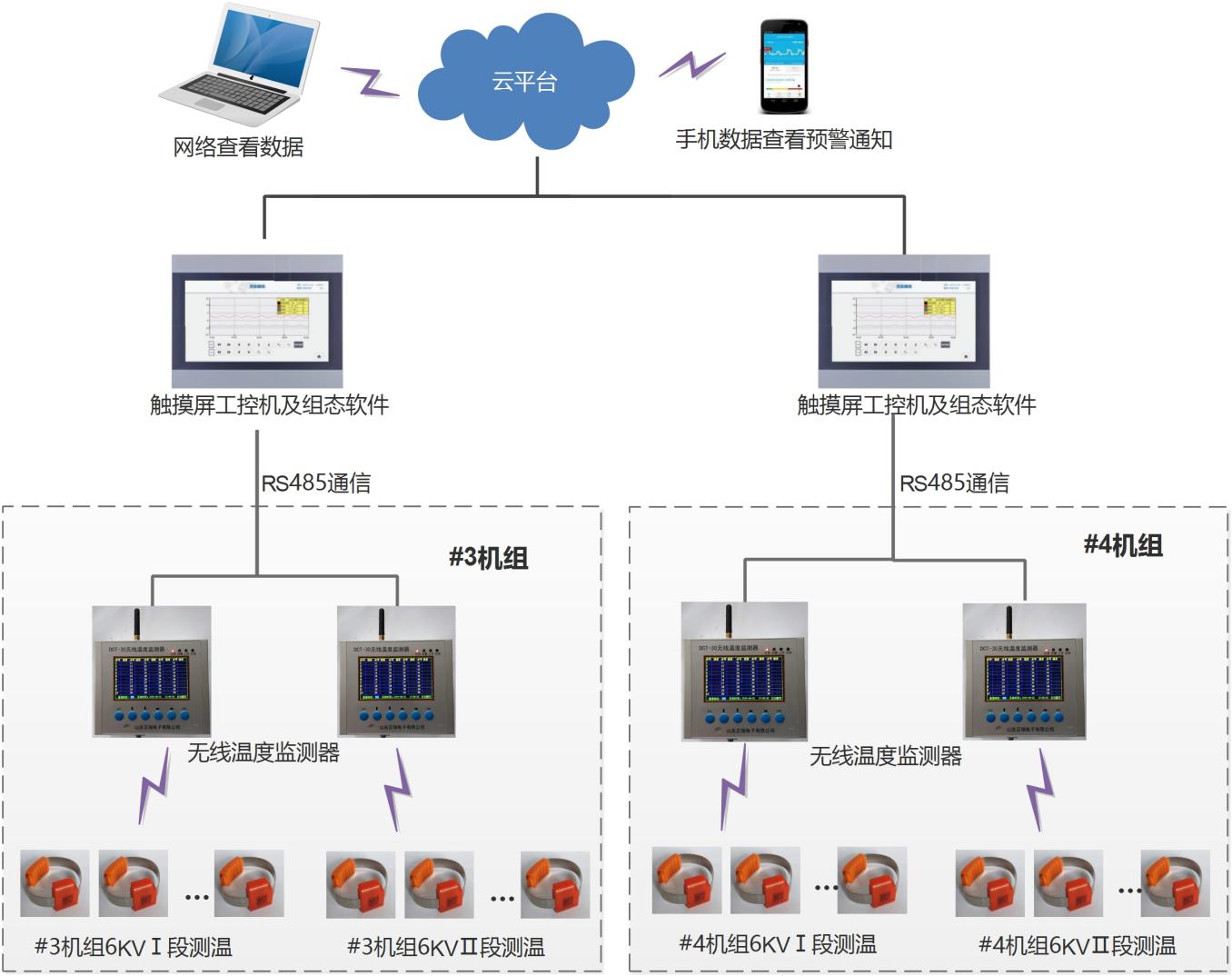

二、開關柜無線測溫系統圖

開關柜無線測溫系統由無線溫度監測器、無線溫度傳感器、觸摸工控機及組態軟件組成。

(1)DCT-30無線溫度監測器

      用于接收無線溫度傳感器發射的無線數字信號, 通過彩色液晶顯示屏顯示當前所測溫度。同時上傳到監控主機，使運行人員能夠對溫度進行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。

(2)微型無線溫度傳感器

溫度傳感器具有小巧的體積，當與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸到溫度監測器。感應電源采用小CT磁飽和技術由一次電流感應出電源，將其安裝在開關柜觸頭或電纜接頭上，當通過電流保持在5A以上，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。

(3)觸摸屏平板電腦

顯示單元采用15.6英寸的觸摸屏工控機，安裝組態軟件采集顯示數據。壁掛式安裝。

顯示單元顯示各監測點的名稱、位置、實時運行數據、歷時曲線（SOE記錄）、實時曲線、報表，并具備遠傳功能?？娠@示管理溫度點＞1000測點。

溫度異常時，顯示單元能夠即時彈出報警界面，并發出蜂鳴聲。方便地查詢有關報警信息和實時數據，及時掌握各監測點在異常運行時的運行狀態，避免惡性事故的發生。

三、無線測溫系統的技術特點

1、安全性

獨立式的電位絕緣安裝的無線測溫系統，是可以大范圍規避其爬電帶來的不良影響的系統，還能提升電氣設備的安全性能。因此，整個無線測溫系統的技術呈現為高的安全性。

2、準確性

無線測溫系統應用的器件大多數為高精度數字傳感器，而且這些器件為進口材料，可以充分肯定測溫方式多為接觸式。整個傳感器的位置非常接近發熱點，可以實現快速測定溫度點的溫度變化的目標，顯示出無線測溫系統的整體測量。

3、安裝便捷方便

無線溫度傳感器本身體積較小，所以整個器件安裝過程非常便捷，整個組網也非常靈活，即可以應用無線或者有線的網絡(luò )連線方式。器件的體積小還能方便多個監控點的安裝，得到的測量數據。

4、易用性

開關柜無線測溫系統的整個操作平臺主要是應用模塊化設計，因此會(huì )更加便捷性地鏈接其網絡(luò )，進而得到自動化控制系統，且整體的使用性能也更加方便。

5、功耗低

低功耗的設計理念應用于無線測溫，可以達成正常測溫的目的，同時提升無線測溫傳感器的使用年限。

   實際應用到6kV高壓開關柜中的無線測溫系統的優勢非常明顯，即性能可靠、結構簡單、體積小、便捷安裝和操作。因此，多數6kV高壓開關柜都會(huì )應用無線測溫系統進行相應的測溫。同時，整個無線測溫系統的價格并不高，是人們可接受的系統價格范圍。
