無源無線測溫系統，防止電力開關柜于未“燃”

1、無源無線測溫在電力開關柜中實施必要性



電力系統測溫歷史悠久，之前傳統的測溫方式有試溫臘片法、紅外點溫儀測試法等。傳統的方法不便于管理，隨著科學的進步，測溫的技術也在不斷的改進，從而研發出了無源無線測溫系統，可以對電力開關柜的溫度實現實時在線監測，這樣就能及時準確的發現故障然后進行維修。

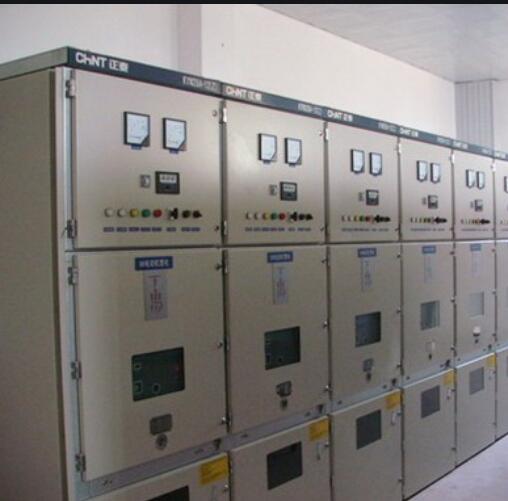

某化工公司高壓柜等重要電力設備均為老型號設備，除變電站變壓器外絕大多數設備沒有溫度檢測裝置和手段，只能靠人工巡檢，通過測溫儀器實現，人工巡檢存在不及時、不準確、不全面等問題。根據以往電力事故數據統計，因電力設備局部發熱造成的事故時有發生，給企業生產及經營造成損失。

山東正瑞為解決這一問題，為其定制了一套電氣開關柜無源無線測溫系統解決方案，該無源無線測溫系統能夠實時有效的監測設備溫度、管控異常，防止輸配開關于未“燃”。

那么，安裝開關柜無線測溫系統的必要性有哪些？

（1）電氣設備中安裝開關柜無源無線測溫系統可以在線監測接觸點的溫度，當其超過某一設定值或三相溫度不平衡時，發出本地和遠程報警信號，提示生產維護人員及時發現故障前兆，對高壓電力設備和電力系統的安全穩定運行具有非常重要的意義。

（2）傳統的測溫方式要么就是需要人為干預，要么就是造價高、周期長、不便管理并且存在局限性，所以開關柜無線測溫系統具有性?xún)r(jià)比高并且實時性強，鑒于它能夠滿足人們更多的需求所以會(huì )成為監測高壓環境中監測溫度的一種重要手段。



2、開關柜無源無線測溫系統技術特點

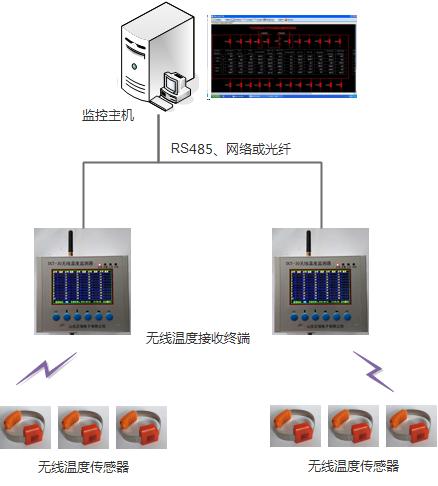

（1）開關柜無線測溫系統組成

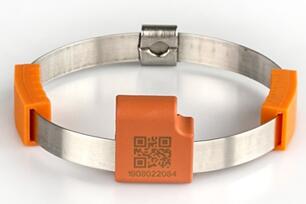

主要由無源無線測溫傳感器、無線溫度監測器、監控平臺等構成，無線溫度傳感器直接安裝于發熱接點，通過無線射頻技術將測溫數據發送至接收單元，最終可將數據上傳至集中顯示主機。無線測溫系統通過對各類型高壓開關柜、高壓線纜運行狀態的實時監測和預警，



(2)作用:

無源無線測溫系統主要是針對高低壓開關柜內母排搭接點，斷路器觸頭、電纜接頭等電氣連接點的溫度進行監測，防止在運行過程中因氧化、松動、灰塵等因素造成接點接觸電阻過大而發熱成為隱患，可以在大范圍內實現設備溫度的無線監測，實現對設備運行狀態的遠程監控。避免事故的發生，降低設備事故率。從而有效防范惡性電力事故。



(3）應用范圍:

無源無線測溫多應用于電纜接頭測溫、觸頭測溫、母排測溫、柜內環溫、變壓器測溫、表面測溫、橋架、較長電纜測溫、電動機表面、內部繞組測溫等部位。

 (4)特點∶

開關柜無源無線測溫系統的設計就是專門針對高壓帶電運行的設備來進行溫度實時監控的，可以實現全天24h不間斷的溫度監控，不同類型的溫度傳感器可以安裝在任意開關柜、配電箱、電線接頭等等高壓帶電設備上。測量數據精準，傳感器具有絕緣、防水、防腐的能力，防護等級高達IP68。



 (5）功能:

 無線溫度傳感器采用無線傳輸的方式實現了遠距離就能夠監測高壓帶電體溫度監測；

后臺監控系統可以對整個系統收集到的信息數據進行接收、顯示數據、儲存、記錄、處理、分析、查詢的作用，使運行人員能夠對溫度進行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。



3、開關柜無源無線測溫的應用效果



無源無線測溫首先是將無線溫度傳感器安裝于各測溫點，山東正瑞研發的溫度傳感器對于各種開關柜和電氣設備都可以應用，可以根據用戶使用環境定制。通過無線傳輸的方式將采集的溫度數據發送到主機上。主機軟件完成數據的轉換、存儲、曲線和報表生成，方便直觀看到溫度數據的變化趨勢。



其實主機采集到的數據可以傳送到后臺上，并且通過云端大數據就能夠實現異地監測。使用起來非常的方便，達到隨時隨地監控的目的。



水泥企業電力系統使用無源無線測溫系統可以大大減少人員巡檢，從而也避免無效巡檢和漏檢等。如有超溫預警就會(huì )有蜂鳴聲報警聲，而且可以通過溫度變化趨勢圖分析現場的實際情況，制定相應的預防和解決問題的措施，能夠大大減少電氣事故的發生率。



4、結語



山東正瑞無源無線測溫技術在化工等企業的應用有效解決了老設備人工巡檢不及時的問題，尤其是設備運行過程中人工無法檢查的重點部位，通過安裝無源無線測溫系統，實現了重點部位溫度實時監控，能夠及時發現問題及隱患，避免電力事故的發生，具有良好的推廣應用價值。
