ZRGNR2000衛星授時安全防護隔離裝置在國電投光伏項目中的應用

      近幾年，全球暴力恐怖事件呈現多發態勢，作為國家重要基礎設施的電力設施也成為暴力事件關注的重點。電力行業一直將“安全生產”視為生命線?，F階段，安全技術防范系統也幾乎覆蓋到電力行業的各個關鍵環節，從上游的發電生產，到中游的輸變電及下游配售電。

      就目前國內外相對嚴峻的安全形勢來看，暴恐分子襲擊變電站、光伏發電廠等重要設施，破壞國家的經濟發展、社會(huì )穩定的事件或也有可能發生。為了保證電力系統可靠穩定運行，目前，電力系統大都有部署視頻監控系統、環境監測系統、安防系統、給排水系統、反無人機系統等輔助生產系統。

      國電投某光伏發電項目為了國家安全及國家經濟發展 先需要安裝衛星授時安全隔離防護裝置來防干擾安全防護與隔離措施。

提高衛星信號安全性。

       衛星授時安全隔離裝置具備常規電磁干擾信號入侵監測和實時告警能力、衛星信號拒止條件下高精度時間同步保持和干擾信號安全隔離能力，使用 GPS 為主授時的系統還應具備北斗信號原位加固授時防護與GPS信號安全隔離的能力。

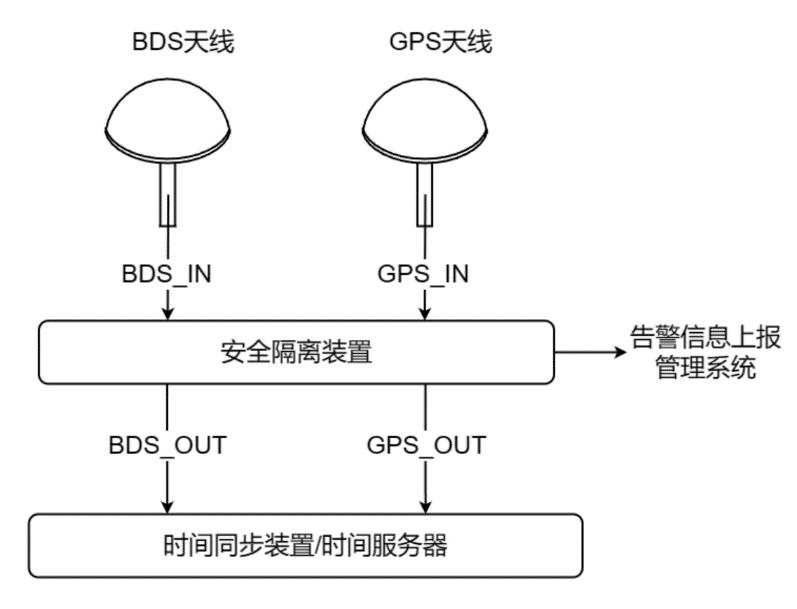

衛星授時安全隔離裝置應用方案：

（1）系統架構采用（主+從）結構，使得整個系統的擴展性較強，且系統可靠性高；

（2）系統在主時鐘（1和2）前端原位加固分別配備1臺衛星授時安全隔離裝置，使得授時系統具備常規電磁干擾信號入侵監測和實時告警能力、衛星信號拒止條件下高精度時間同步保持和干擾信號安全隔離能力，符合現場業務需要；

（3）符合《電力系統治安反恐防范要求第3 部分》相關條款要求，提高衛星信號安全性；

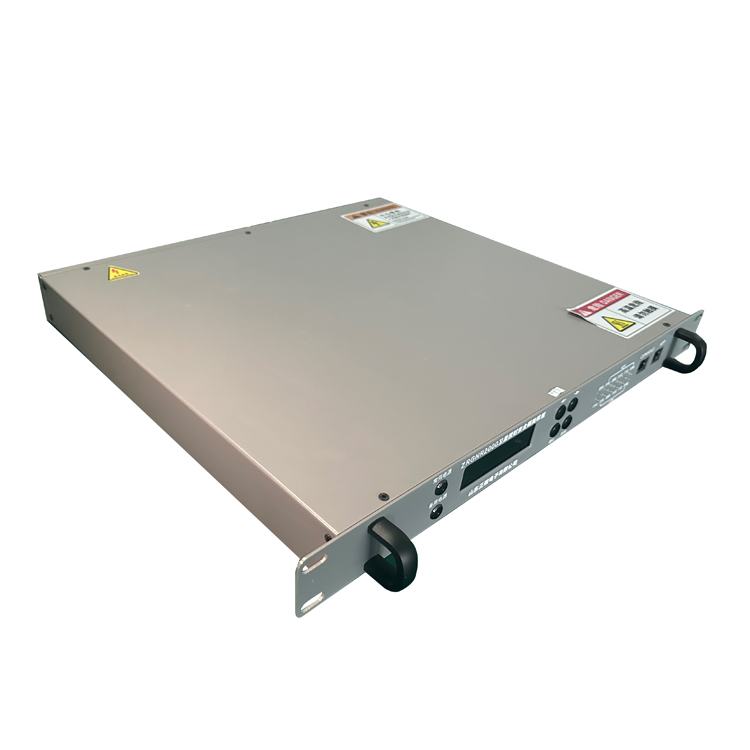

產品簡介：

    ZRGNR2000衛星授時安全防護隔離裝置采用先進的防欺騙抗干擾技術，能夠有效檢測識別欺騙干擾信號，并快速對異常信號進行關斷、切換，消除欺騙干擾影響。ZRGNR2000內置信號生成模塊，具備衛星導航信號模擬功能，能夠自主產生安全可信的導航信號，為后端授時設備提供可信不間斷授時。ZRGNR2000可通過原位加固的方式，幫助用戶實現授時安全防御，廣泛應用于各精密授時行業的安全加固。

功能：

衛星接收功能：BDS B1I、GPS L1CA；

干擾檢測及告警：檢測到底噪提高后及時告警；

欺騙檢測及告警：判斷、識別欺騙信號并告警；

饋線檢測及告警：實時檢測饋線是否存在開路、短路及損耗過大等異常情況并發出告警；

饋線短路保護功能：饋線長期處于短路狀態時，不損壞設備內部器件；

退出無礙：失電或故障時，衛星信號正常通過，不影響后級設備運行；

無縫轉換：生成信號可實現輸入GPS信號、輸出BDS信號或輸入BDS信號、輸出GPS信號的無縫轉換，原授時系統無感知；

同步保持：生成信號可對天與真實導航信號保持同步，為后端設備提供高精度授時信號；

拒止維持：衛星導航信號拒止時，自主為現有BDS/GPS授時系統提供不中斷的授時服務；

頻點隔離：及時將欺騙、干擾信號（GPS欺騙、GPS壓制干擾、BDS欺騙、BDS壓制干擾等）隔離，保證生成信號不受影響；

雙重工作模式：同時支持關斷式與生成式兩種工作模式，滿足不同場景要求，可通過web界面靈活配置；

遠程監控：遠程 Web 界面監控設備工作狀態，設置工作參數；

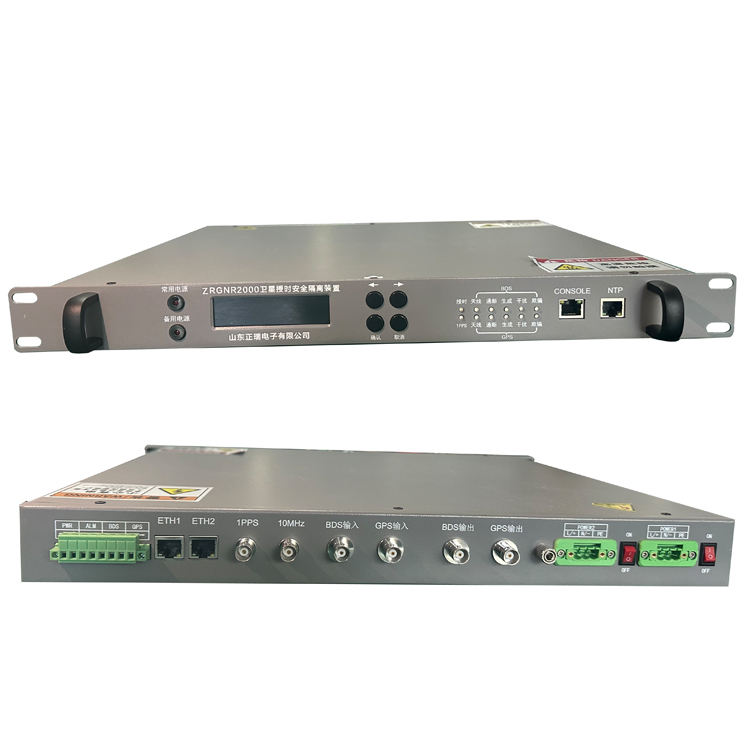

告警指示：指示燈包括電源狀態指示、授時狀態指示、PPS狀態指示、北斗天線故障指示、北斗信號通斷指示、北斗信號生成狀態指示、北斗信號干擾指示、北斗信號欺騙指示、GPS天線故障指示、GPS信號通斷指示、GPS信號生成狀態指示、GPS信號干擾指示、GPS信號欺騙指示；

告警接點控制：通過OC門輸出裝置失電告警、裝置輸入信號/模塊異常告警、輸出BDS信號狀態、輸出GPS信號狀態；
